Resisor Linier : Resistor Variabel

Resisor Linier : Resistor Variabel. Resistor Variable merupakan jenis Resistor linier, dimana resistor linier adalah resistor yang nilai resistansinya tidak berubah dengan aliran arus yang melaluinya. Arus yang melaluinya, akan selalu sebanding dengan tegangan yang melewatinya. Resistor linier selanjutnya diklasifikasikan sebagai Resistor Tetap (Fixed Resistor) dan Resistor Variabel (Variable Resistor).

Resistor Variabel (Variable Resistor)

Resistor variabel adalah resistor yang nilainya dapat diubah-ubah secara manual, sesuai dengan kebutuhan. Nilai resistansi diubah-ubah dengan bantuan poros yang terhubung. Simbol dari resistor variabel adalah seperti yang ditunjukkan di bawah ini.

Janis-jenis Resistor Variabel

Resistor variabel selanjutnya dibagi menjadi tiga jenis, yaitu Potensiometer, Rheostat, dan Trimmer.

Potensiometer

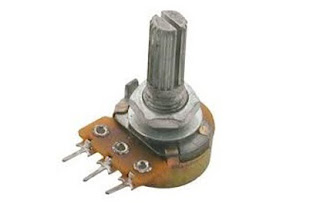

Potensiometer sering disebut dengan Pot saja. Potensiometer merupakan resistor tiga terminal yang memiliki poros yang meluncur atau berputar. Poros ini ketika dioperasikan membentuk pembagi tegangan yang dapat diatur (adjustable voltage divider). Bentuk fisik dan struktur internal dari potensiometer ini dapat dilihat pada gambar berikut.



Potensiometer juga mengukur beda potensial (tegangan) dalam suatu rangkaian. Jalur material resistif (resistive material) dengan resistansi rendah ke nilai tinggi diletakkan secara internal dan penghapus (wiper) ditempatkan sehingga menghubungkan material resistif ke sirkuit. Potensiometer ini banyak digunakan sebagai pengontrol volume di perangkat TV dan sistem elektronik lainnya.

Rheostat

Rheostat dapat disebut sebagai resistor lilitan kawat. Kawat resistif dililitkan di sekitar inti keramik isolasi dengan erat. Wiper meluncur di atas gulungan ini. Satu sambungan dibuat ke salah satu ujung kabel resistif dan sambungan kedua dibuat ke wiper atau kontak geser, untuk mendapatkan resistansi yang diinginkan.

Rheostat digunakan untuk mengontrol arus. Rheostat sebagian besar digunakan dalam kontrol kecepatan motor berat. Resistansi yang diperoleh ini adalah dalam urutan kilo ohm. Rheostat sebagian besar tersedia dalam bentuk rheostat tabung tunggal dan tabung ganda, seperti yang ditunjukkan pada gambar berikut.

Sebagai resistansi variabel, rheostat sering digunakan untuk penyetelan dan kalibrasi di rangkaian. Saat ini, penggunaan rheostat digantikan dengan mengganti perangkat elektronik, karena rheostat memiliki efisiensi yang lebih rendah.

Trimmer

Trimmer adalah resistor variabel dan potensiometer yang mengukur perbedaan potensial. Trimmer Potensiometer ini, singkatnya disebut Trim Pot. Jika ini digunakan sebagai resistor variabel, maka mereka disebut sebagai Resistor Preset.

Trim Pot ini memiliki jenis yang beragam seperti putaran tunggal atau putaran ganda. Ini adalah resistor variabel kecil yang digunakan untuk penyetelan dan kalibrasi. Rentang hidup mereka lebih pendek dari resistor variabel lainnya.

Demikialah ulasan mengenai Resisor Linier : Resistor Variabel. Semoga ada manfaatnya. Terimakasih.
